این نکات فنی را برای خرید ترانسمیتر فشار جدی بگیرید
خرید ترانسمیتر فشار نیازمند توجه به جزئیات فنی دقیقی است که فراتر از قیمت و برند هستند. بیش از ۴۰٪ خرابیها ناشی از انتخاب نادرست مشخصات فنی است.
برای مشاهده جدیدترین اخبار کسب و کار کاماپرس را در اینستاگرام دنبال کنید.
به گزارش کاماپرس در این مقاله ۵ نکته حیاتی بررسی شده است: ۱. تفاوت دقت آزمایشگاهی با عملکرد کلی (Total Performance) در شرایط واقعی. ۲. اهمیت انتخاب متریال مناسب دیافراگم (مانند هاستلوی یا مونل) برای جلوگیری از خوردگی شیمیایی. ۳. توجه به محدوده جبرانسازی دما برای حذف خطای دریفت حرارتی. ۴. انتخاب صحیح سیگنال خروجی (HART/4-20mA) بر اساس نویز محیط. ۵. اهمیت نوع اتصال مکانیکی (مانند دیافراگم فلاش) برای سیالات چسبنده. رعایت این نکات، پایداری سیستم ابزار دقیق و کاهش هزینههای تعمیرات را تضمین میکند.
تجربه نشان داده است که بیش از ۴۰ درصد از خرابیهای زودرس سنسورها، نه به دلیل کیفیت ساخت برند، بلکه به دلیل عدم انطباق مشخصات فنی سنسور با شرایط واقعی فرآیند رخ میدهد. مهندسان باتجربه میدانند که پارامترهای پنهانی مانند «پایداری بلندمدت»، «جنس متریال درگیر» و «محدوده جبرانسازی دما» اهمیتی به مراتب بیشتر از قیمت اولیه دارند.
در فرآیندهای صنعتی پیچیده، مرز باریکی میان یک خط تولید بهرهور و یک سیستم پر از توقفهای اضطراری وجود دارد. اغلب اوقات، این مرز توسط کیفیت تجهیزات ابزار دقیق تعیین میشود. یکی از استراتژیکترین تجهیزات در هر پلتفرم کنترلی، ترانسمیتر فشار است. شاید در نگاه اول، خرید این تجهیز ساده به نظر برسد: «یک سنسور ۱۰ بار با خروجی ۴ تا ۲۰ میلیآمپر نیاز داریم.» اما این سادهانگاری، دقیقا همان نقطهای است که مشکلات آغاز میشوند.
در این مقاله فنی، ۵ پارامتر حیاتی را بررسی میکنیم که باید قبل از امضای هر سفارش خریدی، در چکلیست فنی خود تیک بزنید.
۱. تفاوت «دقت مرجع» با «عملکرد کلی» را بشناسید
بسیاری از خریداران تنها به عدد «دقت» (Accuracy) ذکر شده در کاتالوگ توجه میکنند (مثلاً ۰.۵٪). اما این عدد فریبنده است. این عدد معمولاً «دقت مرجع» (Reference Accuracy) است که در شرایط آزمایشگاهی ایدهآل (دمای ۲۵ درجه و فشار ثابت) اندازهگیری شده است.
در دنیای واقعی، سنسور شما تحت تأثیر تغییرات دما، لرزش و نوسانات استاتیک قرار میگیرد. پارامتر مهمتری که باید به آن توجه کنید، «عملکرد کلی» (Total Performance) یا «باند خطای کلی» (TEB) است. این پارامتر، مجموع خطاهای ناشی از دما، هیسترزیس و غیرخطی بودن را شامل میشود. برای فرآیندهای حساس، سنسوری که دقت مرجع ۰.۱٪ دارد اما دریفت دمایی بالایی دارد، بدتر از سنسوری است که دقت ۰.۲۵٪ اما پایداری دمایی عالی دارد.
۲. متریال بخشهای درگیر (Wetted Parts)؛ فراتر از استیل ۳۱۶
استاندارد رایج بازار برای دیافراگم و بدنه سنسور، استیل ضد زنگ ۳۱۶L است. این متریال برای آب، هوا و روغنهای معمولی عالی است. اما فاجعه زمانی رخ میدهد که همین سنسور برای سیالات خاص استفاده شود:
محیطهای کلریدی و آب دریا: استیل ۳۱۶ در برابر یون کلر دچار خوردگی حفرهای (Pitting) میشود. در اینجا باید از آلیاژ مونل (Monel) استفاده کنید.
اسیدهای قوی: برای اسید سولفوریک یا هیدروکلریک، تنها راه نجات استفاده از هستلوی (Hastelloy C-276) یا دیافراگمهای تانتالیومی است.
نفوذ هیدروژن: در پالایشگاهها، یونهای هیدروژن میتوانند از دیافراگم استیل عبور کرده و به سنسور آسیب بزنند. راه حل، استفاده از دیافراگم با روکش طلا است.
عدم توجه به جدول سازگاری شیمیایی (Chemical Compatibility)، یعنی سنسور شما ممکن است در کمتر از یک ماه سوراخ شود و سیال خطرناک به محیط نشت کند.
۳. جبرانسازی دما (Temperature Compensation)
آیا میدانستید اگر دمای سیال ۱۰ درجه تغییر کند، نقطه صفر سنسور شما جابجا میشود؟ این پدیده «رانش حرارتی صفر» (Thermal Zero Shift) نام دارد. تمام ترانسمیترهای معتبر دارای یک محدوده دمایی هستند که در آن محدوده، اثر دما را به صورت الکترونیکی خنثی میکنند (مثلاً ۱۰- تا ۸۰+ درجه).
اگر فرآیند شما شامل بخار داغ یا سیالات سرد است، باید مطمئن شوید که دمای فرآیند در محدوده جبرانسازی سنسور قرار دارد. در غیر این صورت، سنسور عدد غلط نشان میدهد، حتی اگر کاملاً سالم باشد. برای دماهای بسیار بالا، استفاده از تجهیزات جانبی مانند «کولینگ تاور» یا «کپیلاری» برای دور نگه داشتن الکترونیک سنسور از منبع حرارت الزامی است.

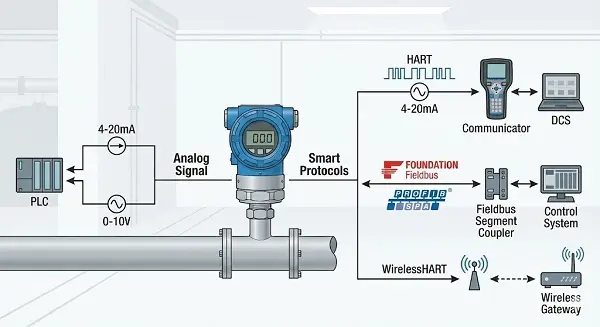

۴. سیگنال خروجی و پروتکلهای هوشمند
انتخاب نوع خروجی فقط به ورودی کارت PLC شما بستگی ندارد، بلکه به محیط نصب هم وابسته است:
۴ تا ۲۰ میلیآمپر: استانداردترین خروجی که در برابر نویزهای محیطی مقاوم است و قطعی کابل را تشخیص میدهد.
ولتاژی (۰-۱۰V): فقط برای فواصل کوتاه و محیطهای تمیز (بدون نویز موتور و اینورتر) مناسب است.
HART و Fieldbus: اگر نیاز دارید که علاوه بر فشار، وضعیت سلامت سنسور، دمای داخلی و تنظیمات رنج را از راه دور کنترل کنید، باید هزینه بیشتری بپردازید و سنسورهای هوشمند تهیه کنید.
برای پروژههایی که تنوع سیگنال و شرایط محیطی در آنها بالاست، دسترسی به یک مرجع فنی برای مقایسه همزمان این پارامترها بسیار راهگشاست. اگر در مرحله طراحی هستید و نیاز به بررسی دقیق استانداردها دارید، مشاهده جداول فنی استاندارد و راهنمای انتخاب سنسورهای صنعتی میتواند دید مهندسی دقیقتری برای تطبیق نیاز فرآیند با مشخصات تجهیز به شما بدهد.
۵. نوع اتصال فرآیند و آببندی (Process Connection)
بسیاری از نشتیها و خطاهای اندازهگیری ناشی از انتخاب غلط پورت اتصال است.
سیالات چسبنده و دارای ذرات: هرگز از اتصال رزوهای معمولی (NPT/BSP) استفاده نکنید. سیال در حفره ورودی سنسور خشک شده و مسیر را میبندد. راه حل، استفاده از اتصال «دیافراگم فلاش» (Flush Diaphragm) است که کاملاً مسطح بوده و گرفتگی ندارد.
لرزش و فشار بالا: در فشارهای هیدرولیک بالا، نوع رزوه و اورینگ آببندی باید تحمل شوکهای لحظهای را داشته باشد. استفاده از اتصالات مخروطی یا رزوه G با واشر فلزی پشتبند، ایمنی را تضمین میکند.
هزینه کیفیت یا هزینه شکست؟
خرید ترانسمیتر فشار، یک تصمیم چندوجهی است. شاید بتوانید با خرید یک سنسور ارزانقیمت و عمومی در هزینههای اولیه صرفهجویی کنید، اما هزینههای پنهان ناشی از توقف خط تولید، کالیبراسیونهای مکرر و تعویضهای زودهنگام، به سرعت آن صرفهجویی را میبلعد. نکات مطرح شده در این مقاله (دقت واقعی، سازگاری متریال، اثر دما و نوع اتصال) ستونهای اصلی یک خرید مهندسی شده هستند. به عنوان یک مدیر فنی، وظیفه شما تطبیق «دیتاشیت سنسور» با «دیتاشیت فرآیند» است. هرجا که عدم انطباقی دیدید، توقف کنید و به دنبال گزینهی تخصصیتر باشید. پایداری سیستم شما، ارزش این دقت نظر را دارد.
